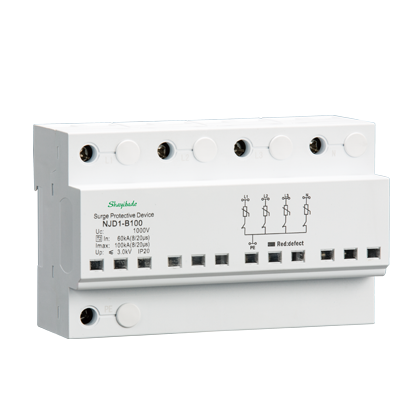

产品概述

开关型模块化高能量 SPD 是依据 IEC 标准设计 , 具有高雷电通流能力 , 适用于雷击高风险地区供电系统的第一级防雷保护 , 产品采用模块化设计，密封性好，标准 35MM 电气导轨安装，接线十分方便，维护简单等特点。产品广泛应用于微波通信局 / 站、电信机房、工业厂矿、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

产品参数

产品型号/参数	NJD1-FA200	NJD1-FA160	NJD1-FA120	NJD1-FA100	NJD1-FA80	NJD1-FA60
额定工作电压	110/220/620/ 660/ 690/ 950/ 1140V
最大持续工作电压	690 /750/ 1000/ 1300V
电压保护水平	<5.0
最大放电电流	200	160	120	100	80	60
标称放电电流	120	100	80	60	40	30
雷电脉冲电流	12.5 15 12 50
响应时间	<25
接入导线最小截面积	≥ 6V				≥ 4V
前置过流保护装置	T2 200/160/120/100/80/60
工作环境	-40℃ ~+85℃
通信、报警线载面积	≤ 1.5
相对湿度	≤ 95%
安装 标准导轨道	35mm
外壳材料	玻璃纤维增强塑料

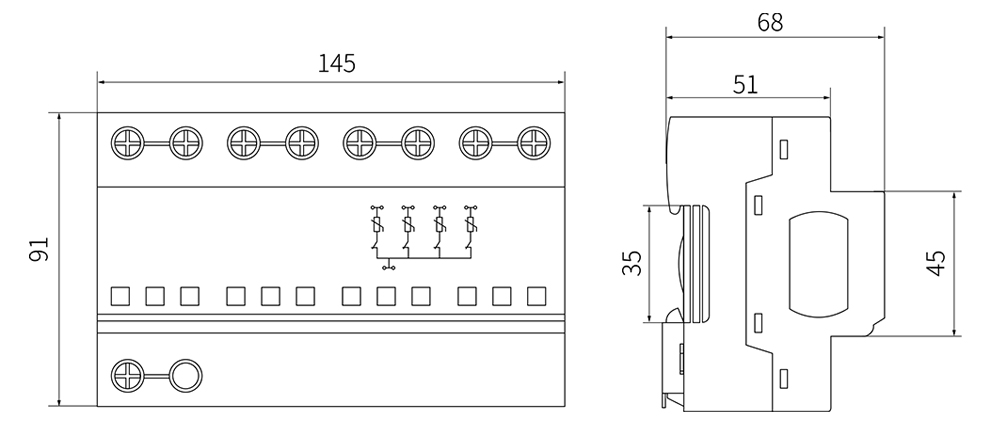

外形及安装尺寸
