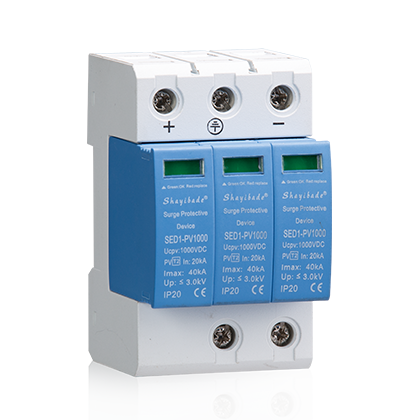

产品概述

直流浪涌保护器主要用于集中式光伏发电系统电池组与逆变器之间电流线路上 ; 交流浪涌保护器在集中式光伏系统中主要用于逆变器与电源分配盘， 电源分配盘与交流负载之间和箱变低压侧之间的交流线路上。对于组串式光伏发电系统交流浪涌保护器主要用于逆变器与交流汇流箱处 , 交流汇流箱与箱变低压侧之间的交流线路上 , 对其线路进行保护。

产品参数

产品型号 /参数	NJD1-GD-PV -40/24V	NJD1-GD-PV -40/220V	NJD1-GD-PV -40/500V	NJD1-GD-PV -40/690V	NJD1-GD-PV -40/1000V	NJD1-GD-PV -40/1500V
规格	2P 36mm	2P 36mm	3P 54mm	3P 54mm	3P 54mm	3P 54mm
标称通流容量	20	20	20	20	20	20
最大通流容量	40	40	40	40	40	40
保护水平	DC220V	DC220V	1.8kV	1.8kV	1.8kV	5.0kV
响应时间	24	25	25	25	25	25
额定工作电压	24	220	500	690	1000	1500
持续工作电压	48	275	750	780	1100	1800
漏电流	≤ 2	≤ 2	≤ 20	≤ 20	≤ 20	≤ 20
工作环境	-40~+85

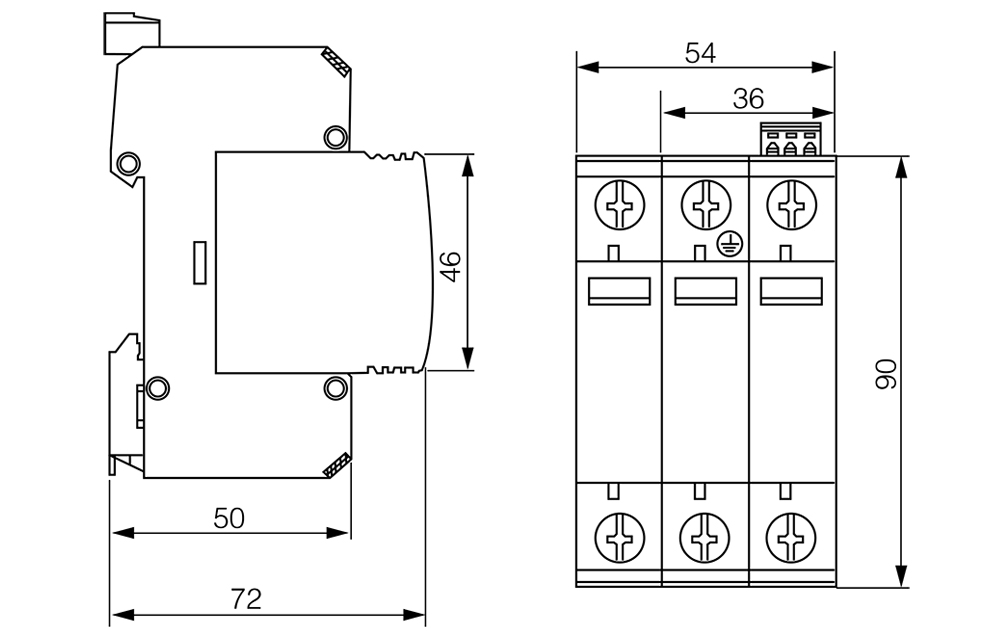

外形及安装尺寸
