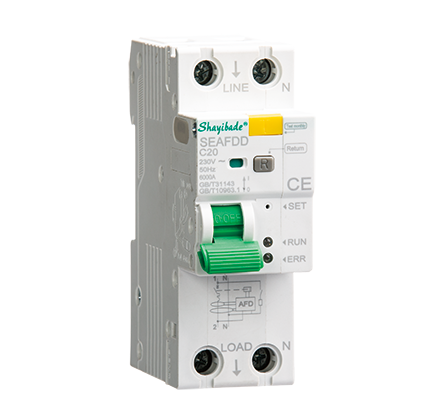

产品概述

故障电弧保护器以下简称保护器对接入线路中的故障电弧包括故障并联电弧、故障串联电弧进行有效的检测当检测到线路中存在引起火灾的故障电弧时可以进行脱口断电功能，以实现预警火灾发生的目的。故障电弧保护器适用于工业与民用建筑中10KW 及其以下的电气线路其保护线路长度不宜大于100 米。产品遵循GB/T31143-2014 IEC62602 标准, 可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

产品参数

项目	指标
工作电源	额定电压AC230V
额定频率	50Hz
监控报警	故障电弧报警AC63A以下的负载
电压	额定值AC230V
电流	额定值AC63A及以下
外形尺寸	1P:54*94*65 2P:72*94*65
安装方式	35mm导轨式安装
RUN指示灯	正常运行，该指示灯闪烁
SET	设置按键
分断能力	额定短路分断能力icn(KA):4.5
防护等级	IP20
接线能力	1~25mm
脱口特性	C，D
静电放电抗干	空气放电>8;接触放电>6
脉冲群抗干扰	4KA
浪涌冲击干扰	4KA
使用环境温度	-23~+55℃
抗湿热性	2类
污染等级	2
安装类型	M级
海拔	2000m
安装环境	无显著振动和冲击的地方

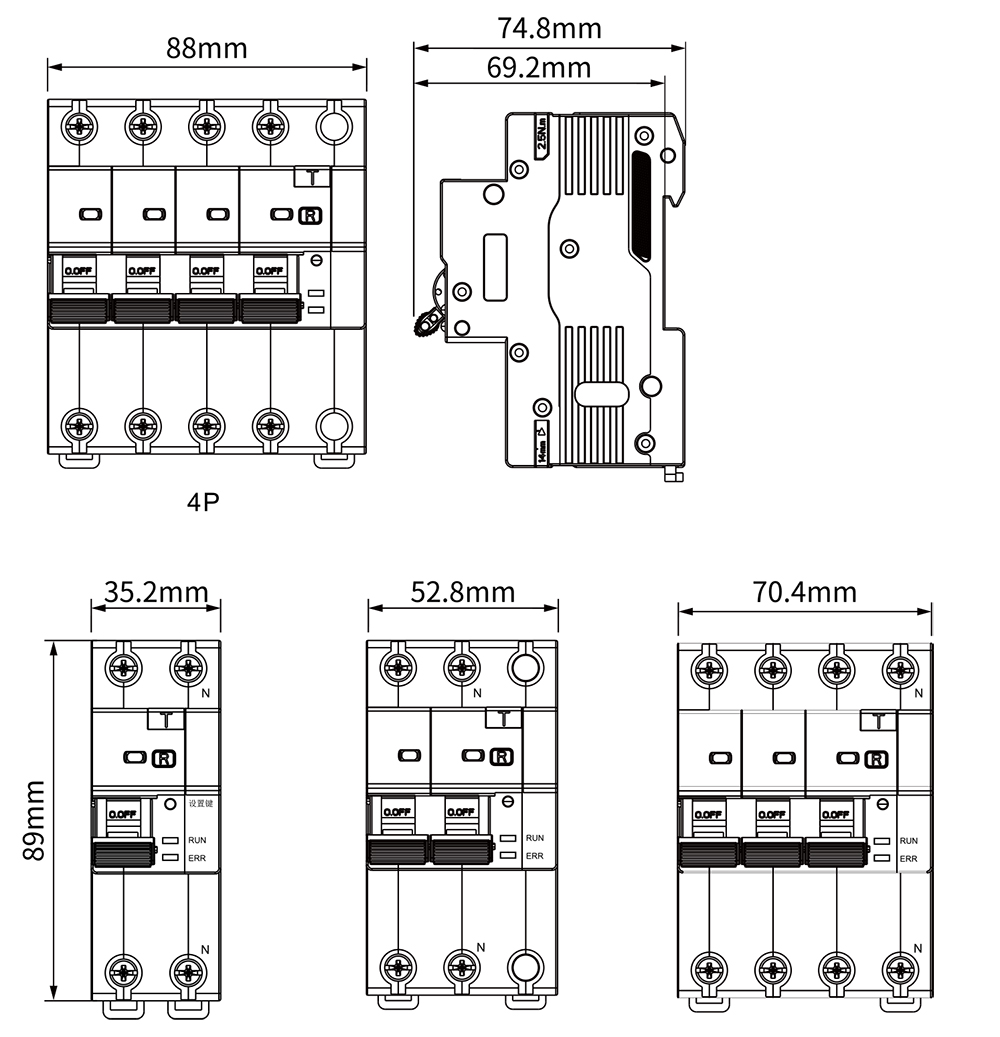

外形及安装尺寸
