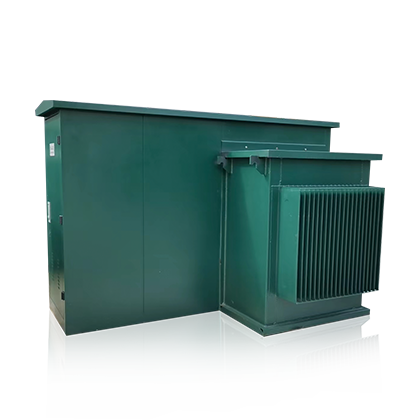

产品概述

本产品是吸收国外先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。CSMB 预装式箱式变电站 ( 美式 )，适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电计量、补偿控制和保护装置。
本产品符合下列标准 :GB/T17467-1998《高压低压预装式变电站》;DL/T537-93《6-35kV 箱式变电站订货技术条件》。

型号及其含义

主要技术参数

项目	单位	参数
额定电压	kV	10/0.4( 高压 / 低压 )
最高工作电压	kV	12( 高压侧 )
额定频率	Hz	50
额定容量	kVA	50-1600
1 分钟工频耐压	kV	42
雷电冲击电压	kV	75
冷却方式		油浸自冷
高压后备熔断器开断电流	kA	50
插入式熔断器开断电流	kA	2.5
环境温度	℃	-35~+40
线圈允许温升	℃	65
无载调压		±5%或±2×2.5%
噪音水平	dB	50
防护等级		IP33
