产品概述

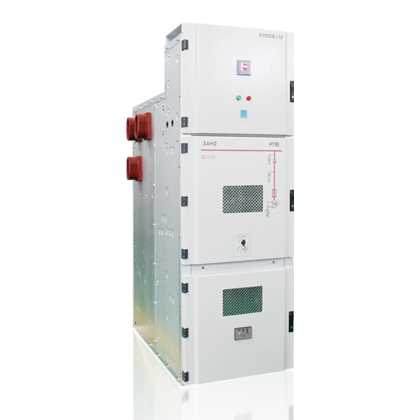

KYN28-12(Z)(GZS1) 型装移开式交流金属封闭开关设备 ( 以下简称“开关设备”) 它适用于三交流 50Hz 12kV 以下的光伏发电系统 风力发电系统 电力系统，用于接受和分配电能并对电路实控制、保护及监测。
本产品符合标准 :GB3906《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控设备标准共用技术要求》、IEC60298《额定电压 1kV 及以上交流金属封闭开关设备和控制设备》。

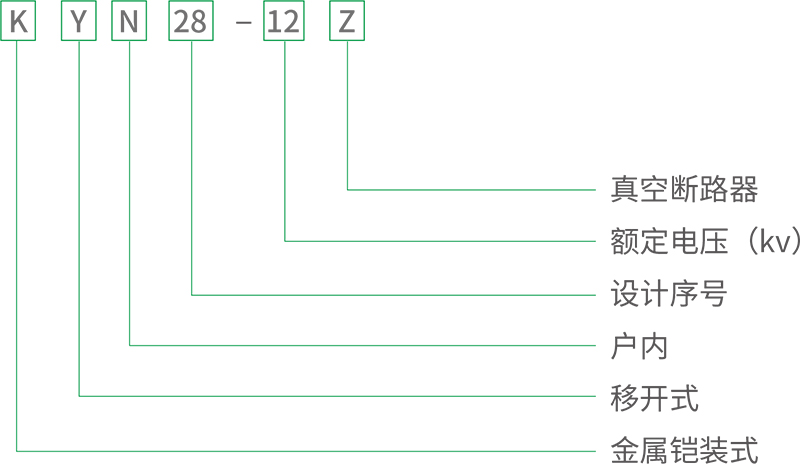

型号及其含义

主要技术参数

项目		单位	参数
额定电压		kV	3.6、7.2、12
额定频率		Hz	50
断路器额定电流		A	630、1250、1600、20002500、 3150、 4000
开关设备额定电流		A	630、1250、1600、2000、2500、 3150、4000
额定短时耐受电流(4S)		kA	20、25、31.5、40
额定峰值耐受电流 (峰值)		kA	50、63、80、100
额定短路开断电流		kA	20、25、31.5、40
额定短路关合电流(峰值)		kA	2.5
额定绝缘水平lmin 工频耐受电压	极间、极对地间	kV	24、32、42
	断口间	kV	24、32、42
雷电冲击耐受电压(峰值)	极间、极对地间	kV	40、60、75
	断口间	kV	46、70、85
防护等级			外壳为 P4X，隔室间、断路器室门打开时为IP2X。
