产品概述

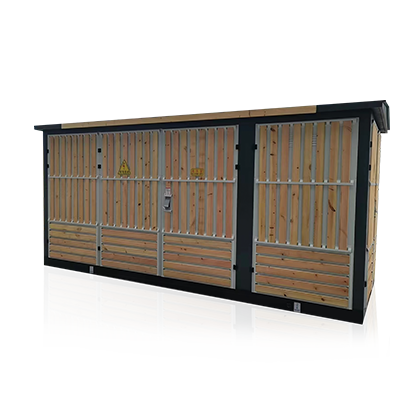

YBW-12 系列户外预装式变电站是将高压电器设备，变压器，低压电器设备等组合成紧凑型成套装置，适用于城市高层建筑、住宅小区、中小型工矿企业等一些对环境适应性较强的用电现场，作为配电系统中接受和分配电能之用。
YBW 系类户外预装式变电站具有外部装饰多样性、与周边环境匹配度高，成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5, 大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统, 也可用于双电源或放射端配电系统，是目前城乡变电站建设和改选的新型成套设备。
YBW 预装式变电站符合GB 17467-2010《高压/ 低压预装式变电站》国家标准。

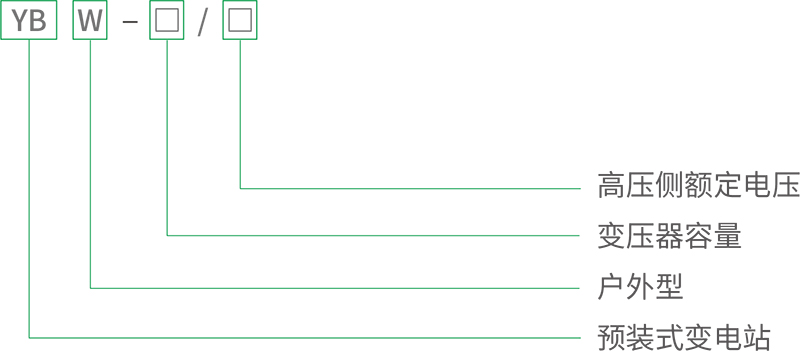

型号及其含义

主要技术参数

名称	单位	高压电器设备	变压器	低压电器设备
额定电压	kV	10	10/0.4	0.4
额定电流	A	630		100~2500
额定频率	Hz	50	50	50
额定容量	kVA	100~1250
额定热稳定电流	kA	20/4S		30/1S
额定动稳定电流 ( 峰值 )	kA	50		63
额定关合短路电流 ( 峰值 )	kA	50		15~30
额定开断短路电流	kA	31.5（熔断器）
额定开断负荷电流	A	630
1min 工频耐受电压	kV	对地、相间 42 断口间 48	35/28（5min）	3.0/2.5
雷电冲击耐受电压	kV	对地、相间 75 断口间 85	75
壳体防护等级		IP23	IP23	IP23
噪音水平	dB		油变≤ 55、干变≤ 65
回路数	个	1~6	2	4~30
低压侧最大无功补偿量	kvar			300
