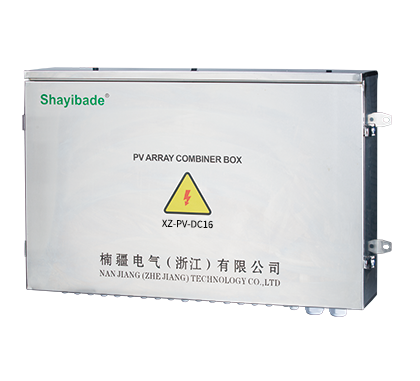

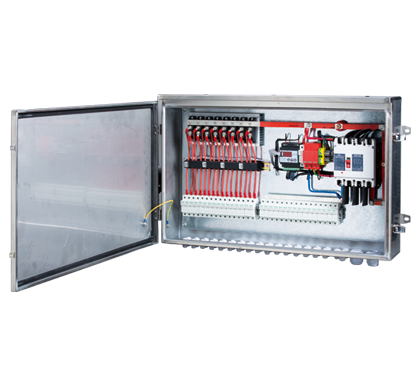

XZPV-DC16 防雷汇流箱是将最多 16 路光伏电池组件串的直流输入汇流合成 1 路或多路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及逆变器的输入接线。提供防雷保护，短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。

电气技术参数

产品型号	XZPV-DC32	XZPV-DC24	XZPV-DC16	XZPV-DC8
输入路数	32	24	16	8 路以下
最高输入电压	DC1500V
每路输入电流	0~20A
最高输出电流	400A	300A	200A	140A
断路器壳架电流	630A	400A	315A	250A
输入接头	MC4(可选)
输入防水端子大小	M16(Ф4~8mm)
输出防水端子大小	M63(Ф37~44mm)
接地防水端子大小	M18(Ф5~10mm)
通讯防水端子大小	M18(Ф5~10mm)
监测模快	检测每路电流、母线电压、断路器状态、防雷器状态、箱体温度
通信方式/ 协仪	RS485 总线/标准的MODBUS-RTU 协议
防反功能	配置模块化封装防反二极管（选配）
温湿度	工作温度：-25~+50℃，湿度95%，无凝露、无腐蚀性气体场所
海拔	≤ 2000m
监测模块功耗	工作时≤ 8W
辅助电源	辅助电源：AC85V~265V/DC24V(10%)/DC300V~1500V
箱体材质	热镀锌钢板/不锈钢/冷轧钢板
防护等级	IP65

原理图
