产品概述

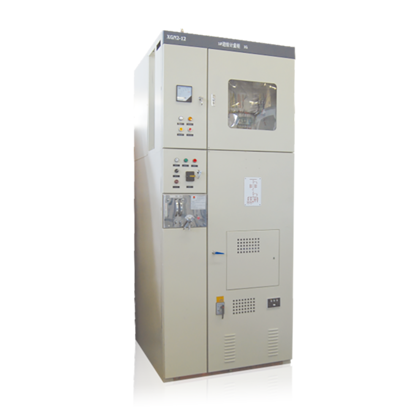

XGN □ -12 固体绝缘环网柜开关设备是本公司自行研发的新一代环保型固体绝缘环网柜。主要由种功能单元组成，即 V 单元 ( 断路器单元 )，C 单元 ( 负荷开关 )，F 单元 ( 合电器单元 )，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，
仪表室可配微机保护 ( 控制器 )，机构为专用弹操机构 - 次部分采用 APG 自动凝胶工艺，将隔离开关和灭室完全封在环氧树脂中，并有专用接头和母线相边。灭弧室的设计开关选用灭弧室采用专用的铜铃触头材料，R 型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短
路电流能力、稳定性、电寿命温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料，杯状纵磁场触头结构，以及不完全一次封持工艺 ) 有了明显提高。

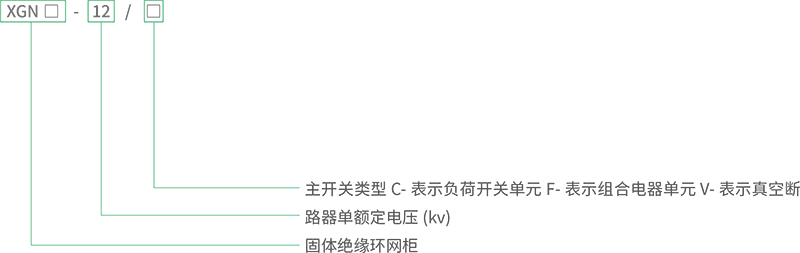

型号及其含义

使用环境条件

· 海拔高度 : ≤ 5000m
· 环境温度 :-45° C~+65° C; 日平均值不大于 +45° C;
· 空气相对湿度 : 日平均值不大于 95%，月平均值不大于 90%;
· 不受腐蚀性或可燃性气体等明显污染的环境 ;
· 无火灾、爆炸危险，无经常性的剧烈震动的场合。
· 注 : 当使用环境条件不同或有其它特殊要求时，可与制造广协商提供特殊使用条件下的产品
