产品概述

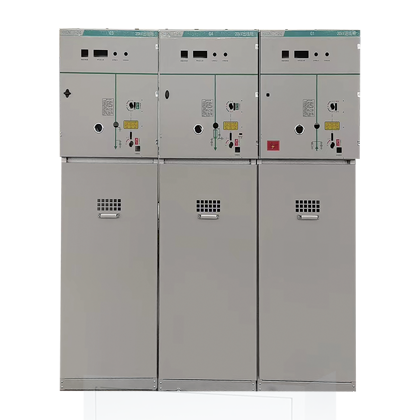

HXGN15-12(SF6) 单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品各项技术性能指标全 IEC62271-200:2003 和 GB3906 标准。

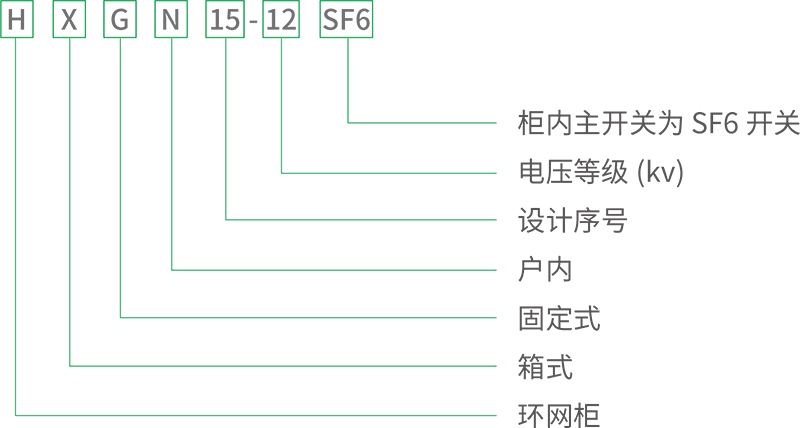

型号及其含义

主要技术参数

项目	单位	参数
额定电压	kV	12
额定频率	Hz	50
主母线额定电流 / 熔断器最大额定电流	A	630,125
主回路、接地回路额定短时耐受电流	kA/S	20,3
主回路、接地回路额定峰值耐受电流	kA	50
主回路、接地回路额定短路关合电流	kA	50
负荷开关满容量开断数	次	100
熔断器开断电流	kA	31.5,40
额定闭环开断电流	A	630
额定转移电流	A	1600
机械寿命	次	2000
1 min 工频压(峰值)相对、对地/隔断口	kV	42,48
雷电冲击耐受电压(峰值)相间、对地/隔离断口	kV	75，85
二次回路 1min 工频耐压	kV	2
防护等级		IP3X
