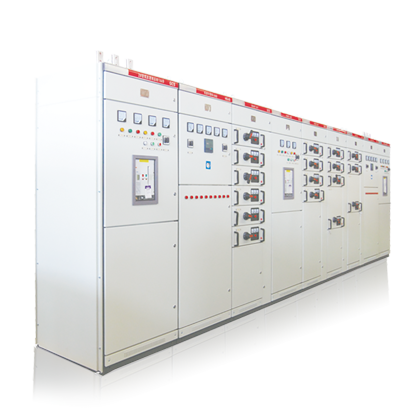

产品概述

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂 . 石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)H，额定工作电压为 380V(400V)，(660V)，额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制，无功功率补偿使用的低压成套配电装置。

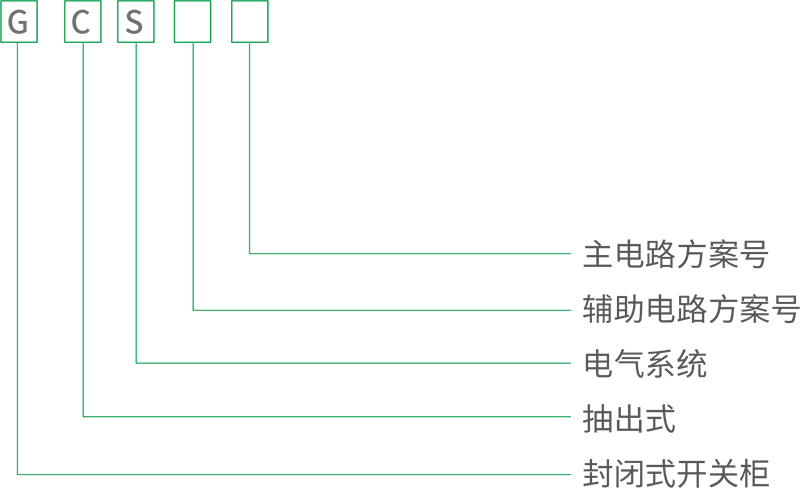

型号及其含义

主要技术参数

项目		参数
主电路额定电压 (V)		交流 380(400)、(660)
辅助电路额定电压 (V)		交流 220、380(400)     直流 110/220
额定频率 (Hz)		50(60)
额定绝缘电压(M)		660(1000)
额定电流(A)	水平母线	≤4000
	垂直母线 (MCC)	1000
母线额定短时耐受电流(kA/1s)		50,80
母线额定峰值耐受电流(KA/0.1s)		105,176
工频试验电压(V/1min)	主电路	2500
	辅助电路	1760
母线	三相四线制	A，B，C，PEN
	三相五线制	A,B,C，PE，N
防护等级		IP40
